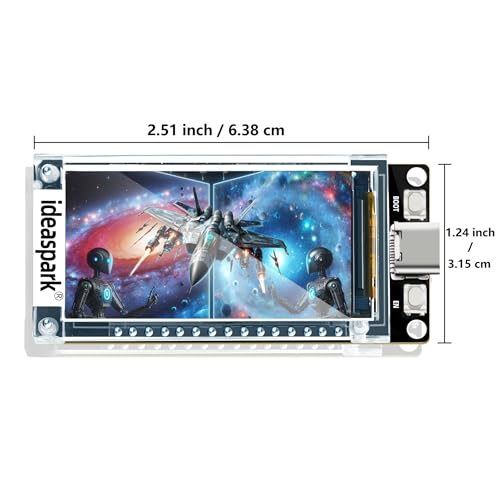

ESP32 Development Board 16MB Integrated 1.9 inch ST7789 170x320 TFT LCD Display,WiFi+BL Wireless Module,CH340 Driver USB Type-C for Arduino Micropython
نام تجاری
جرقه ایده
نام مدل
هیئت توسعه ESP32
ظرفیت ذخیره سازی حافظه
16 مگابایت
فناوری اتصال
USB
اجزای شامل
هیئت مدیره
برد LCD 1.9 اینچی ESP32 دارای تمام ویژگیهای ماژول سنتی ESP32 Devkit V1 است، با همان پورتهای جانبی دقیق، یکپارچگی یکپارچه را با صفحهنمایش LCD 1.9 اینچی ارائه میدهد و نیازی به سیمها و تختههای نان خسته کننده را از بین میبرد. صفحه نمایش دارای درایور با وضوح بالا ST32 با رزولوشن 170x full9 است. رابط های I2C به علاوه، برای اتصال از کابل USB Type-c استفاده می کند. با برد ESP32 با تنظیمات نامرتب خداحافظی کنید و به وسایل الکترونیکی بی دردسر سلام کنید. برد بر اساس ماژول ESP32-WROOM-32 یکپارچه با سوئیچ های آنتن، RF Balun، تقویت کننده های قدرت، تقویت کننده های کم نویز، فیلترها و ماژول های مدیریتی ساخته شده است و کل راه حل کمترین مساحت PCB را اشغال می کند. 2.4 گیگاهرتز Wi-Fi به همراه تراشه دو حالته BLE، فلش 16 مگابایتی با فناوری TSMC بسیار کم مصرف انرژی 40 نانومتری، عملکرد اتلاف انرژی و عملکرد RF بهترین، ایمن و قابل اعتماد است و به راحتی میتوان آن را در برنامههای مختلف گسترش داد. برد برای اتصال LCD از SPI استفاده می کند: D23/GPIO23->MOSI, D18/GPIO18->SCLK, D15/GPIO15->CS, D2/GPIO2->DC, D4/GPIO4->RST,D32/GPIO32->BLK. با این برد اطلاعات و داده های مختلف نمایش داده می شود. برای نصب درایور نسخه جدید برای CH340، کافی است کلمات کلیدی "CH340 Driver" را در Google.com یا Bing.com جستجو کنید و دستورالعمل های نصب ارائه شده را دنبال کنید. برای سیستم عامل Win10 توصیه می شود. این برد یک گزینه برجسته برای پروژه های مختلف اینترنت اشیا (IoT) است. می توان از آن برای نمایش وضعیت اتصال شبکه، اطلاعات مانیتور، سطوح قدرت و سایر داده های مرتبط استفاده کرد. علاوه بر این، برای ساخت ایستگاه های هواشناسی اینترنتی، پلاتر گرافیکی، نظارت بر داده ها و سایر برنامه های مشابه مناسب است.
قیمت :
فروشگاه :
نام تجاری
جرقه ایده
نام مدل
هیئت توسعه ESP32
ظرفیت ذخیره سازی حافظه
16 مگابایت
فناوری اتصال
USB
اجزای شامل
هیئت مدیره
برد LCD 1.9 اینچی ESP32 دارای تمام ویژگیهای ماژول سنتی ESP32 Devkit V1 است، با همان پورتهای جانبی دقیق، یکپارچگی یکپارچه را با صفحهنمایش LCD 1.9 اینچی ارائه میدهد و نیازی به سیمها و تختههای نان خسته کننده را از بین میبرد. صفحه نمایش دارای درایور با وضوح بالا ST32 با رزولوشن 170x full9 است. رابط های I2C به علاوه، برای اتصال از کابل USB Type-c استفاده می کند. با برد ESP32 با تنظیمات نامرتب خداحافظی کنید و به وسایل الکترونیکی بی دردسر سلام کنید. برد بر اساس ماژول ESP32-WROOM-32 یکپارچه با سوئیچ های آنتن، RF Balun، تقویت کننده های قدرت، تقویت کننده های کم نویز، فیلترها و ماژول های مدیریتی ساخته شده است و کل راه حل کمترین مساحت PCB را اشغال می کند. 2.4 گیگاهرتز Wi-Fi به همراه تراشه دو حالته BLE، فلش 16 مگابایتی با فناوری TSMC بسیار کم مصرف انرژی 40 نانومتری، عملکرد اتلاف انرژی و عملکرد RF بهترین، ایمن و قابل اعتماد است و به راحتی میتوان آن را در برنامههای مختلف گسترش داد. برد برای اتصال LCD از SPI استفاده می کند: D23/GPIO23->MOSI, D18/GPIO18->SCLK, D15/GPIO15->CS, D2/GPIO2->DC, D4/GPIO4->RST,D32/GPIO32->BLK. با این برد اطلاعات و داده های مختلف نمایش داده می شود. برای نصب درایور نسخه جدید برای CH340، کافی است کلمات کلیدی "CH340 Driver" را در Google.com یا Bing.com جستجو کنید و دستورالعمل های نصب ارائه شده را دنبال کنید. برای سیستم عامل Win10 توصیه می شود. این برد یک گزینه برجسته برای پروژه های مختلف اینترنت اشیا (IoT) است. می توان از آن برای نمایش وضعیت اتصال شبکه، اطلاعات مانیتور، سطوح قدرت و سایر داده های مرتبط استفاده کرد. علاوه بر این، برای ساخت ایستگاه های هواشناسی اینترنتی، پلاتر گرافیکی، نظارت بر داده ها و سایر برنامه های مشابه مناسب است.
بر اساس نظرات آمازون
نظر شما میتونه به بقیه کمک کنه تا انتخاب بهتری داشته باشن خوشحال میشیم اگر تجربه تون از این محصول رو با ما به اشتراک بذارید!
نمایش ۵ نظر آمازون از ۸۷ نظر
Good for DIY prototyping.
Nice ESP32 with a display that works with stock Arduino libraries. LVGL not needed. I use this in many different projects that need to display few numbers.
Nice Dev Board
Lots of fun projects to run on this board. If you have used esp32 before, this is a walk in the park. Makes a great nano miner for mining bitcoin too, found the project on github. I would recommend this for anyone who likes to tinker with electronics.
Looks good and no distortion on screen
Looks good and when you connect it it has the same image shown in the picture. I’m still learning how to code so getting this thing plugged in and running is a win for me. No distortion seem on screen and the colors look good.
WiFi and Display does not play nice together becasue they share GPIO2. But there is a workaround.
Ok I have been having a problem with this board becasue GPIO2 Shares the WIFI with the DC on the Display Port. After working a day and a 1/2 with ChatGPT, we have found a work around that is not hard to fix. When doing your sketch you need to run the WIFI command first and then do the display work after it connects, if you do not do this the display locks up and the board goes into constant reboots. Here is an example. // ✅ WiFi FIRST (CRITICAL for your board) WiFi.mode(WIFI_STA); WiFi.setSleep(false); WiFi.begin(ssid, password); Serial.print("Connecting to WiFi"); while (WiFi.status() != WL_CONNECTED) { delay(500); Serial.print("."); } Serial.println(); Serial.println("WiFi Connected"); // ✅ Lock GPIO2 AFTER WiFi is done with it pinMode(2, OUTPUT); digitalWrite(2, HIGH); // ✅ Backlight pinMode(32, OUTPUT); digitalWrite(32, HIGH); // ✅ Display init AFTER WiFi tft.init(); tft.setRotation(1); tft.fillScreen(TFT_BLACK); tft.setTextColor(TFT_YELLOW, TFT_BLACK); tft.setTextSize(2); tft.setCursor(10, 10); tft.println("WiFi OK"); tft.println(WiFi.localIP()); Chat GPT also had me add a 10K Ohm resister between the 3.3v pin and the D2 pin WiFi briefly pulls GPIO2 into unstable states during RF startup The 10kΩ pull-up keeps DC from floating Keeps the display in DATA mode instead of random COMMAND mode Prevents the freeze most of the time Now to be honest, I did this before we tried the code to start WIFI first, so you may not need this. But with this board D2 being tied to the WIFI and the display was a bad Hardware mistake. The displays DC should have been tied to pin D16 or something that is not tied to the wifi. Needless to say the board works great now after figuring that out.
Easy to work with.
Great little gadget to have fun with.
